逐源脱硝喷枪厂家告诉您废液喷枪有哪些设计类型?

发布时间:2024.03.21 阅读:192
摘要:废液喷枪有哪些设计?废液喷枪的设计是非常综合的,它会包括材料、架构、防护、深度等等设计类型,我们今天就从这几方面来对废液喷枪的设计类型进行详细分析。

  废液喷枪有哪些设计类型?废液喷枪的设计是非常综合的,它会包括材料、架构、防护、深度等等设计类型,我们今天就从这几方面来对废液喷枪的设计类型进行详细分析。

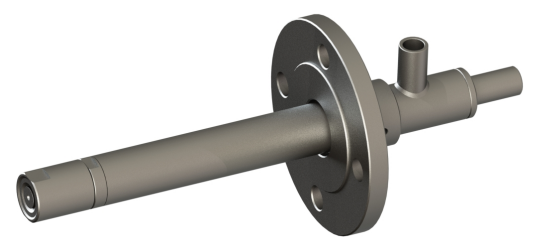

废液喷枪


  一、废液喷枪高温防护设计


  接下来,我们介绍废液喷枪的高温保护设计。喷枪布置在焚烧炉高温区附近,烟气温度在1200℃以上。为了保证喷枪的可靠运行,需要进行冷却设计。有两种冷却设计。如果只有喷枪头深入炉膛,可以设计成外管侧有液体的喷枪自冷却结构。如果由于布置的需要喷枪长时间伸入炉内,则需要设计水冷夹套。


  二、废液喷枪蒸发特性设计


  为了确保废液在焚烧炉中得到充分燃烧,必须严格控制废液的雾化粒度,以有效控制蒸发燃烧时间。液滴过大,则导致燃烧时间过长,炉内较低部位燃烧温度较高,VOC 排放超标。液滴过小,则会导致局部过热,不利于组织的平滑。


  三、废液喷枪穿透研究设计


  考虑到焚烧炉烟气流速为3 ~ 5m/s,且有一定的粉尘含量。为了使液滴与烟气完全接触,增强混合,提高燃烧效率,必须保证一定程度的喷射穿透深度。在低温条件下,穿透深度、喷嘴出口速度和雾滴功率与喷雾角成反比。


  四。废液喷枪的防堵设计


  接下来我们介绍喷枪的防堵设计,对于企业一般高粘流体,内混喷枪会频繁进行堵塞。由于在混合使用室内具有强烈掺混,气孔液空均容易造成堵塞。所以设计时系统主要可以考虑通过气动外混式喷枪。液路流道要尽量选择简单,不要因为出现液小孔或者强旋流等增大压损的结构。利用音速气体在喷枪出口处和废液问题发生相互撞击,形成一个高效雾化。


  五、废液喷枪内部结构设计


  在设计系统时,内混喷枪的压力损失一般很小,当马赫数小于0.3时,气体也可按近似不可压缩流体处理。外部混合喷枪设计,液体流道不需要太多的设计,只要压力损失尽可能小。在气孔设计中,气体流速越大越好。通常我们根据声音的速度来设计。

  由此可见,废液喷枪的设计并不简单,会需要涉及到很多方面,当然,其优势也是非常明显的,稳定、穿透、防护等性能都是非常好的,如果有想要了解废液喷枪、急冷喷枪、降温喷枪、脱硝喷枪的可以联系我们,上海逐源是一家非常专业的工业水、气处理企业,欢迎咨询。
