煤气降温工艺

上海逐源机械科技有限公司

1、技术简介

高炉煤气在出高炉塔顶时,通常温度较高,为保证高温高炉煤气的净化回收系统安全,需在干法布袋除尘设施前设置喷雾蒸发降温塔。通过控制对塔内的喷水量,雾化粒径、液滴蒸发时间等参数,可对煤气进行有效降温,确保系统运行安全。

高炉异常工况下,产生的荒煤气温度较高(温度超过450℃),通过在煤气管路设置喷雾降温设备,采用喷雾蒸发冷却工艺,实现高炉煤气降温。


2、技术原理

喷雾降温的原理主要为,选用我司专用的双流体喷嘴,确保流经喷嘴的水雾雾滴非常细小(50—200μm),雾化雾滴与高温荒煤气直接接触,迅速汽化蒸发,将煤气中的显热转变成水的汽化潜热,达到迅速降低煤气温度的目的。


系统控制关键参数:

(1) 喷雾蒸发冷却时间

(2) 雾化粒径

(3) 喷水量控制

(4) 换热量计算

(5) 煤气露点和含湿量

(6) CFD模拟计算

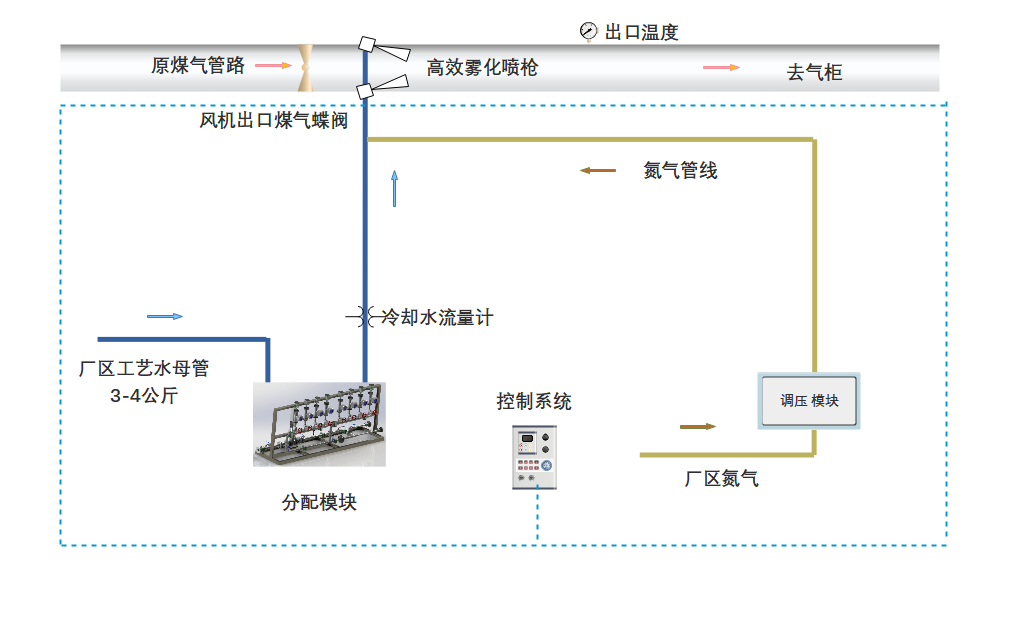

3、工艺流程图



4、系统特点

(1)系统布置简单,占地面积小

(2)降温效率高,水耗量小

(3)系统控制简洁,可实现自动控制

(4)系统运行稳定,可有效保护尾部系统运行安全
